Synoptiques en mosaïque

Les synoptiques en mosaïque sont utilisés pour le projet et la visualisation du plan de procédé. Cette technique se révèle efficace et adaptée, car elle permet facilement des mises à jour et des agrandissements de la mosaïque, même lorsque l'installation est en marche, si nécessaire.

Le tableau est composé de carreaux de format 24x24, disponibles dans différentes couleurs, et son matériau est auto-extinguible.

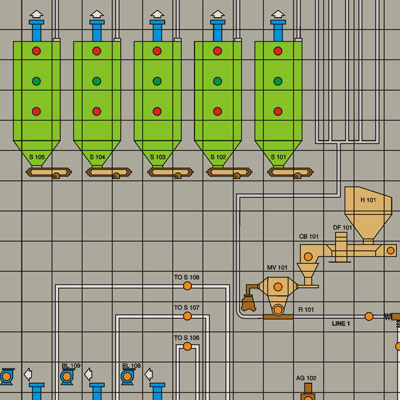

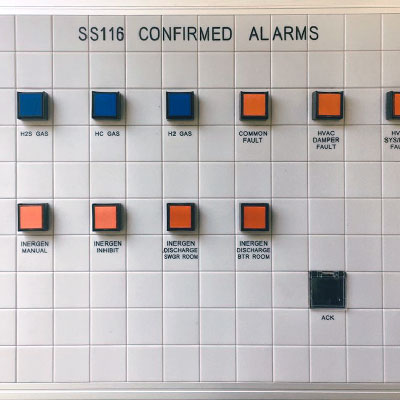

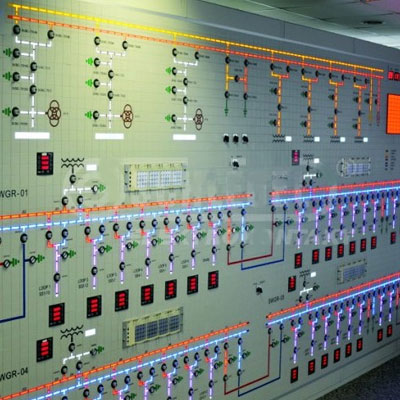

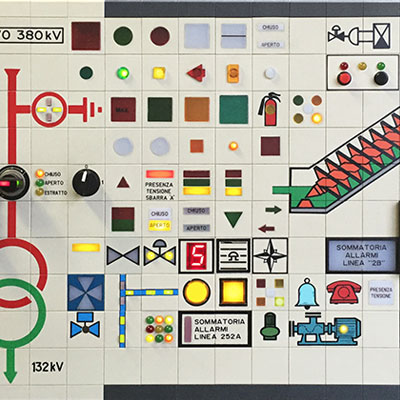

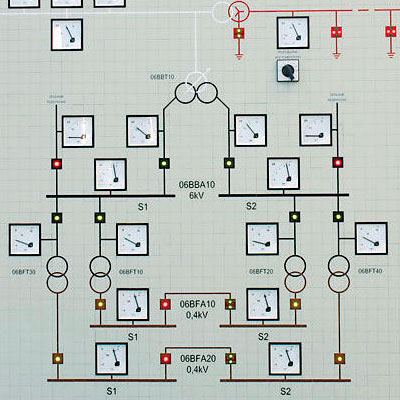

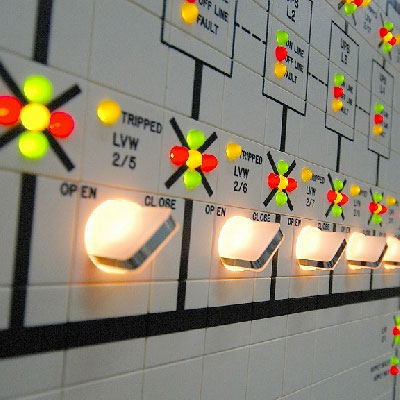

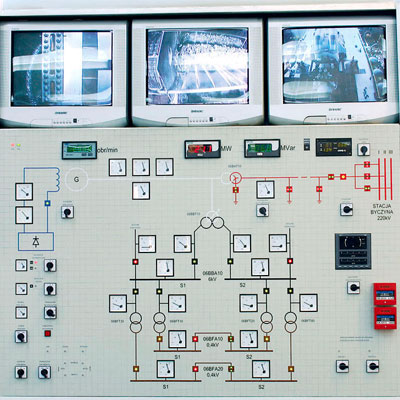

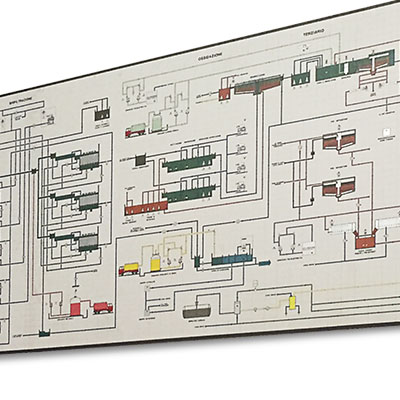

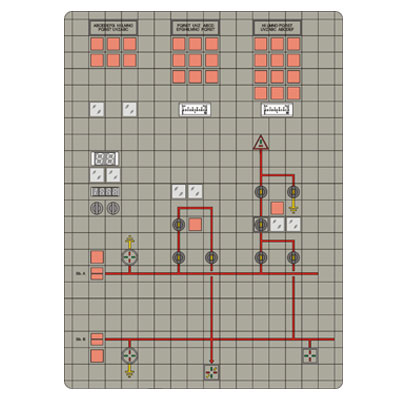

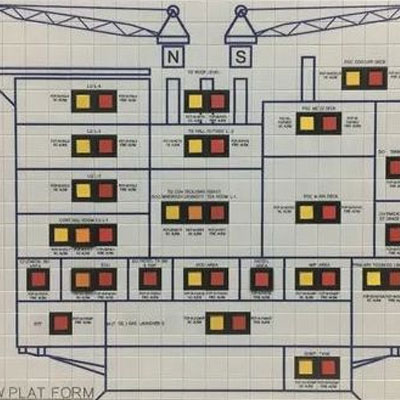

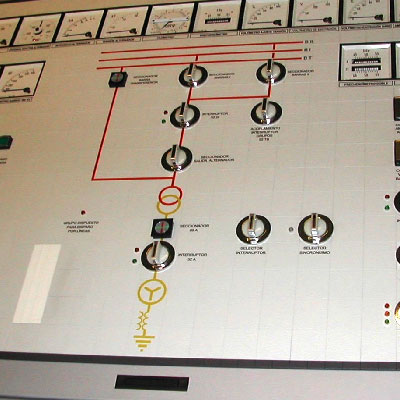

Le synoptique est assemblé sur le tableau de commande, avec un support grillagé où l'on insère les carreaux neutres ou sérigraphiés avec les appareillages et les signalisations lumineuses (LED) pour le contrôle.

Les avantages qui en découlent sont une vue d'ensemble immédiate des fonctions de procédé, avec une disposition rationnelle des commandes et des signaux.
